實例分析:光纖斷裂應急處理方案

2024-09-12 21:55:19
字體:
來源:轉載
供稿:網友
  在我們目前的油田數據網絡中,是以100Mbps以太網為主,在實際應用中存在一個普遍問題:雙絞線的最大傳輸距離只有100米,很多二級單位的辦公地點比較分散,而作為數據網絡接入層設備一般也只有一個到核心層設備的上行千兆光口,在這種情況下就需要使用光纖收發器將電信號轉換為光信號,并通過光纖來延伸以太網的傳輸距離。

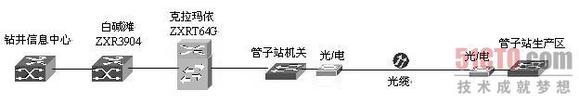

  下面以一個實例來分析一起特殊光纖故障造成的數據網絡中斷。圖1所示為鉆井管子公司網絡拓?fù)浣Y(jié)構圖。




圖1 網絡拓?fù)浣Y(jié)構圖



  鉆井管子站作為鉆井公司的下屬單位,由鉆井信息中心為其分配IP地址,通過通信公司所提供的二層透明鏈路,從白堿灘ZXR 10 3904交換機傳至克拉瑪依ZXR 10 T64G交換機,通過光纜把數據傳到克市管子站機關,再?gòu)墓茏诱緳C(jī)關通過光纖收發器和光纜把數據傳至克市管子站。

  光纜發生斷裂

  今年年初接到管子站生產區用戶申告無法正常上網的消息,我們首先檢查為用戶提供的二層鏈路,在T64G配置了一個端口劃分在管子站VLAN中,ping管子站的網關能ping通,表示從T64G至鉆井信息中心的鏈路都是正常的。接下來查T64G至管子站機關這一段,檢查兩端的光纖收發器一切正常。

  最后我們把懷疑點放在了管子站機關與管子站生產區這一段上。這條單模光纜全長2.4公里,從管子站機關光纖收發器上看RX(收光)燈亮,TX(發光)燈不亮,ACT燈偶爾閃,管子站生產區光纖收發器RX(收光)燈不亮,TX(發光)燈亮,ACT燈不亮,表示管子站生產區只有發信號沒收信號。于是,我們?cè)趦啥税咽瞻l(fā)光纖都互相交換,現象是管子站機關RX燈不亮,TX燈亮,管子站生產區RX燈亮,TX燈不亮。因此我們判斷有一芯光纜出現故障。

  該光纜走的是地下管道,兩端作引上,人為損壞可能性不大。因此我們判斷兩端光終端盒或尾纖出問題的可能性較大,于是重新熔接尾纖,做兩端的終端盒。做完后用紅光筆測試,兩芯都能夠收到光,表示終端盒、尾纖、光纜均正常。

  接上光收發器后,兩端的光收發器的收光燈都不亮。用光源和光功率計測試兩芯光纖都不通。對于這個故障現象我們感到很奇怪,一般來說紅光筆能夠測通,光纜肯定沒有問題,而現在紅光筆能夠測通,但用光表卻測不通。我們用紅光筆和光表再次測試,現象照舊。

  為了解決這個故障,我們借來OTDR(光時域測試儀)測試,從管子站機關看故障點在2.4公里處,從管子站用戶端測試,故障點在50米處,于是我們順著光纜檢查,發現暗井中光纜引上的部分結有冰塊,敲開冰塊后發現光纜有裂痕,我們推測有水滲入光纜后凍成了冰,冰把纜芯擠裂,因?yàn)橛斜?,紅光筆發出的650nm的熒光可以穿過,而光源和光功率計1310nm的激光被折射,所以導致用紅光筆可測通,用光表卻測不通的現象。
